波紋補償器大多是由傲視不銹鋼薄板制作而成,管道用波紋管的厚度一般在0.4-3mm.其成型過程是基材產生塑性變形的過程,它使機構材料經歷了塑性范圍的加載和卸載,因此結構材料的性能發生很大的變化,這就是所謂的硬化現象。一般的,波紋管成型完成后,材料的屈服強度會地提高。使用過程中發現應力腐蝕對補償器的破壞問題大量存在,為克服上述兩類腐蝕,常用的方法是對成型后的波紋補償器進行固熔處理、選擇新型的高鎳波紋管材料。

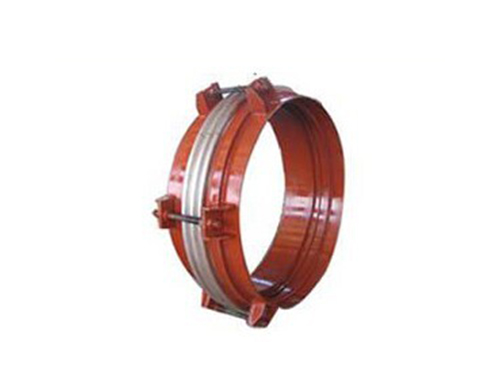

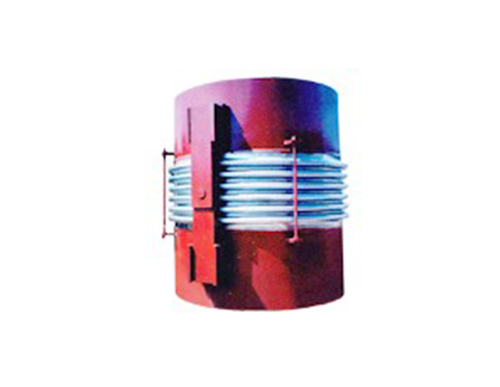

平面鉸鏈波紋補償器由接管、波紋管及與接管相連的一對鉸鏈構成,其鉸鏈具有承受內壓推力的能力,用于吸收單平面的角向位移。
1.平面鉸鏈波紋補償器安裝使用注意事項:
(1)兩個或三個補償器配套使用
(2)安裝時補償器的鉸鏈轉動平面 與位移平面一致。
2.型號示例:
舉例:0.6TJL100×8F表示公稱通徑為Ф100,工作壓力為0.6Mpa(6kgf/cm2),波數為8個,法蘭連接的平面鉸鏈波紋補償器。
3.材質的選擇:
波紋補償器大多是由傲視不銹鋼薄板制作而成,管道用波紋管的厚度一般在0.4-3mm.其成型過程是基材產生塑性變形的過程,它使機構材料經歷了塑性范圍的加載和卸載,因此結構材料的性能發生很大的變化,這就是所謂的硬化現象。一般的,波紋管成型完成后,材料的屈服強度會地提高。使用過程中發現應力腐蝕對補償器的破壞問題大量存在,為克服上述兩類腐蝕,常用的方法是對成型后的波紋補償器進行固熔處理、選擇新型的高鎳波紋管材料。
4.平面鉸鏈波紋補償器波紋破壞的主要原因是疲勞破壞,腐蝕破壞以及扭曲破壞:
a水質處理不好,蒸汽中含有Cl離子,造成不銹鋼波紋點蝕或晶格腐蝕;
b輸送介質高壓蒸汽,線速υ>30m/s以上,在三通、彎頭、閥門處形成湍流,使波紋補償器原設計的導流筒低頻大幅震動而破壞,特別是大口徑,大補償量導流筒L>460mm以上 易發生導流筒疲勞斷裂,吹掉;
c設計或操作失誤,造成汽水沖擊,爆破性水錘,嚴重打破波紋補償器元件;
d大口徑螺旋管道,因其內應力沒,使之恢復應力造成波紋節扭曲破壞;
e安裝偏轉,固定墩發生滑移,應力失去平衡,也是造成波紋元件扭轉變形破壞的原因之一。
