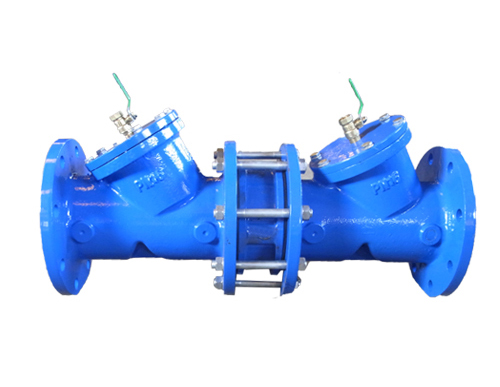

HS41X防污隔斷閥是一種安裝在各類管路系統中用于嚴格阻止介質倒流,保護其后的介質或設備不受污染的止逆類閥門。HS41X防污隔斷閥由兩個串聯的止回閥和過渡部分組成,密封嚴密,介質無一點回流, ,使用壽命長。
HS41X防污隔斷閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與 級止回閥端連接。 、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。
HS41X防污隔斷閥工作原理:HS41X防污隔斷閥在普通型基礎上中間加排水器,這樣即使二只止回閥密封同時破壞,其他也能起到防止回流污染的作用。
HS41X防污隔斷閥主要技術參數和性能指標:
公稱壓力:1.0~2.5MPa;
公稱通徑:50~600mm;
適用介質:水;
適用溫度:0~80℃;
法蘭標準:GB/T 17241.6 GB/T 9113;
試驗標準:GB/T 13927 API598。
序號 |
零部件名稱 |
材質 |
1 |
閥體 |
鑄鐵、球墨鑄鐵、鑄鋼 |
2 |
閥蓋 |
鑄鐵、球墨鑄鐵、鑄鋼 |
3 |
閥盤 |
球墨鑄鐵 |
4 |
彈簧 |
不銹鋼、鉻釩鋼 |
5 |
防污閥 |
黃銅 |
